InLine 92502E Drahtverbinder Terminal block / D-Sub 25 Grün

Zeitersparnis bei der Installation:Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm. Stabile Verbindung durch Schraubsicherung: Die 2-reihige D-Sub-25 Buchse ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckern. Vielfältig einsetzbar in der Industrie: Ideal für serielle Steuerleitungen in Maschinenbau, Automatisierung, Prüfstände oder Signalverteilung. Kompakte Bauform: Mit ca. 86,5 × 53,3 × 18 mm lässt sich der Terminalblock auch bei hoher Polzahl platzsparend in bestehende Installationen integrieren. Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung.

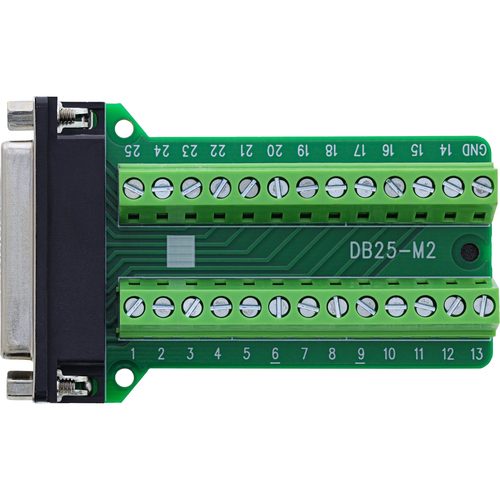

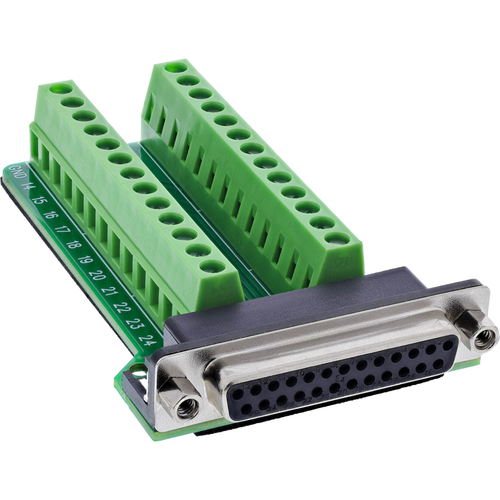

Der InLine® D-Sub 25 Terminalblock mit Buchse in 2-reihiger Ausführung ermöglicht die strukturierte Verdrahtung von bis zu 25 seriellen Signalen über Schraubklemmen mit Druckplatte. Einzeladern im Bereich 18–26 AWG lassen sich sicher und schnell anschließen – ganz ohne Löten. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm. Dank integrierter Schraubsicherung (UNC #4-40) lässt sich die Buchse stabil mit passenden Steckverbindern verschrauben – vibrationssicher und langlebig. Die flache und kompakte Bauform eignet sich für industrielle Anwendungen mit hoher Signaldichte bei begrenztem Platzangebot.

D-Sub 25 Buchse:2-reihig, mit Befestigungsgewinde zur Steckerverriegelung (UNC #4-40) Anschlusstechnik:Schraubklemme mit Druckplatte Anschlussbereich:18–26 AWG Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm Nennstrom: 0,7 A pro Pin Max. Betriebsspannung: 100 V zwischen zwei Signalen Isolationswiderstand:≥ 10 MΩ @ 300 V DC Betriebstemperatur:–20 °C bis +105 °C Isolierlage:EVA-Isolierung auf Unterseite Abmessungen:ca. 87 × 53 × 18 mm (L × B × H)
