InLine 92503A Drahtverbinder Terminalblock, VGA (HD15) Blau, Grün

Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher ≤ 2,5 mm. Stabile Verbindung durch Schraubsicherung: Die VGA-Buchse (HD15) ist mit einem Befestigungsgewinde (UNC #4-40) ausgestattet und ermöglicht eine sichere mechanische Fixierung mit passenden Steckverbindern – vibrationssicher und langlebig. Vielfältig einsetzbar in der Industrie: Ideal für Signalübertragung im Bereich Visualisierung, Prüfaufbauten, Laboranwendungen, Steuerungssysteme und Prototyping. Kompakte Bauform: Mit einer Breite von nur 63,8 mm lässt sich der Terminalblock platzsparend in bestehende Systeme integrieren – selbst bei begrenztem Raumangebot. Hohe Signalqualität:Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

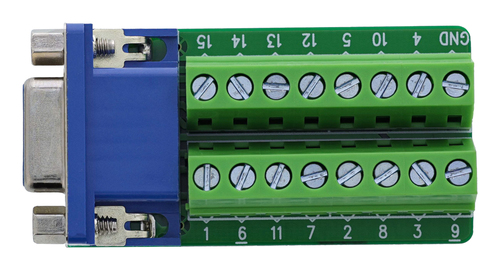

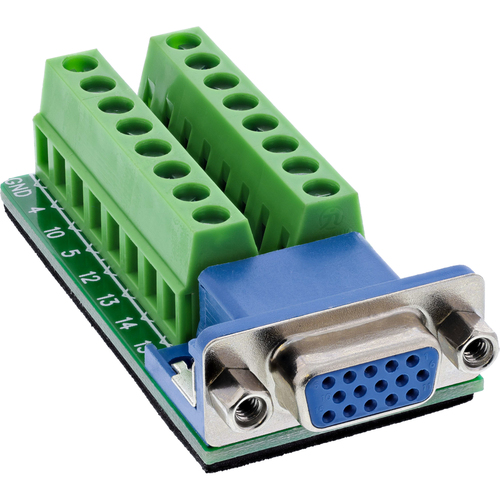

Der InLine® VGA (HD15) Terminalblock mit Buchse in 2-reihiger Ausführung bietet eine praktische Lösung zur offenen Verdrahtung analoger Bild- oder Steuersignale – z. B. in Prüfständen, Laboranwendungen oder bei Prototyping. Die Schraubklemmen mit Druckplatte ermöglichen den Anschluss von Einzeladern im Bereich 18–26 AWG, ohne Löten oder Spezialwerkzeug. Die Betätigung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher ≤ 2,5 mm. Die VGA-Buchse ist mit einem integrierten Befestigungsgewinde (UNC #4-40) ausgestattet, das eine sichere mechanische Verbindung zu passenden Steckverbindern gewährleistet – auch bei Vibration oder häufiger Bewegung. Die kompakte Bauform mit nur 63,8 mm Länge ermöglicht eine platzsparende Integration, z. B. in Gehäuse oder Prüfaufbauten. Eine EVA-Isolierlage schützt zusätzlich bei der Montage auf leitfähigen Untergründen.

VGA-Schnittstelle:HD15, Buchse, 2-reihig Anschlusstechnik:Schraubklemme mit Druckplatte Anschlussbereich:18–26 AWG Betätigung:Mit Schlitzschraubendreher ≤ 2,5 mm Nennstrom: 0,7 A pro Pin Max. Betriebsspannung: 100 V zwischen zwei Signalen Isolationswiderstand:≥ 10 MΩ @ 300 V DC Betriebstemperatur:–20 °C bis +105 °C Isolierlage:EVA-Isolierung auf Unterseite Abmessungen:ca. 64 × 31 × 18 mm (L × B × H)
