InLine 92505E Drahtverbinder RJ45 8P8C / Terminalblock, 8-polig Schwarz

Push-In-Klemme für schnelle Verdrahtung:Einzeladern (18–26 AWG) werden einfach eingesteckt – werkzeuglos. Zum Lösen genügt ein Schlitzschraubendreher ≤ 2,5 mm. Standardisierte RJ45-Buchse für strukturierte Verdrahtung:Die 8P8C-Schnittstelle erlaubt eine direkte Anbindung an Netzwerkkomponenten – ideal für Steuerung, Service oder Prüfumgebungen. Kompakte Bauform für platzkritische Anwendungen:Mit nur 33 mm Bauhöhe passt der Adapter auch in flache Gehäuse, Tragschienenschächte oder mobile Messgeräte. Vielseitig einsetzbar in der Industrie:Ideal für Schaltschrankinstallationen, Embedded-Systeme, Maschinenvernetzung, Testumgebungen oder schnelle Prototypen – ohne Löten oder Schrauben. Hohe Signalqualität: Ein Isolationswiderstand ≥ 10 MΩ bei 300 V DC und ein Nennstrom von 1,0 A pro Pin gewährleisten eine zuverlässige und sichere Signalübertragung - auch bei Dauerbelastung im industriellen Umfeld.

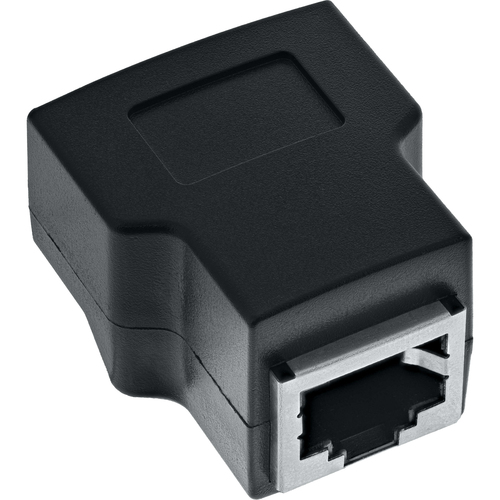

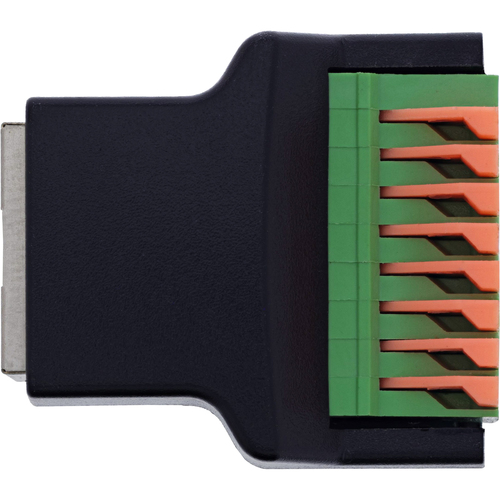

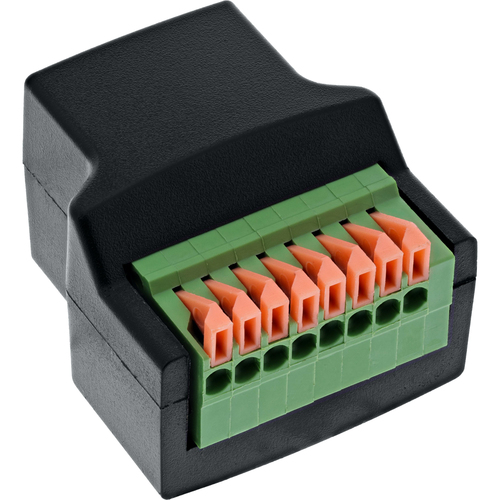

Der InLine® RJ45 Terminalblock-Adapter mit integrierter Push-In-Klemme ermöglicht die werkzeuglose Verbindung von Ethernet-Signalen (8P8C) mit offenen Aderenden – ideal für industrielle Anwendungen, Labore oder Testumgebungen. Die fest verbaute RJ45-Buchse (8-polig) ist intern direkt mit einem kompakten Push-In-Klemmblock verbunden. Dieser erlaubt die schnelle Kontaktierung von Adern im Bereich 18–26 AWG – ganz ohne Schrauben. Eine farblich markierte Entriegelungstaste ermöglicht das Lösen der Verbindung mit einem Schlitzschraubendreher ≤ 2,5 mm. Die kompakte Bauform ohne zusätzliche Montagevorrichtung eignet sich besonders für den Einsatz in Prototyping-Setups, Diagnosemodulen, Embedded-Systemen oder temporären Prüfaufbauten. Durch den klar gekennzeichneten Anschlussbereich ist eine sichere und eindeutige Signalzuordnung gewährleistet.

RJ45-Schnittstelle:8P8C Buchse (gerade, geschirmt) Klemmsystem:Push-In-Klemme (Federkrafttechnik) Polzahl:8 Signale (1:1 verbunden) Anschlussbereich:18–26 AWG (Massiv- oder Litzenleiter mit Aderendhülse) Betätigung: Lösen mit Schlitzschraubendreher ≤ 2,5 mm Nennstrom: 1,0 A pro Pin Max. Betriebsspannung: 100 V zwischen zwei Signalen Isolationswiderstand:≥ 10 MΩ @ 300 V DC Betriebstemperatur:–10 °C bis +70 °C Isolierlage:EVA-Isolierung auf Unterseite Abmessungen:ca. 33 × 28 × 21 mm (L × B × H)
